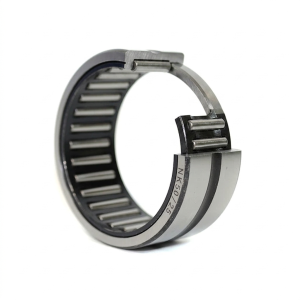

Підшипники голчасті: конструктивні особливості та переваги

Підшипники голчасті — це високотехнологічний та компактний різновид роликових підшипників кочення, в якому як тіла кочення використовуються тонкі циліндричні ролики великої довжини (так звані «голки»). Згідно з інженерними стандартами, довжина голчастого ролика перевищує його діаметр у 3–10 разів. Головна конструктивна перевага цієї групи полягає в тому, що вони забезпечують максимальну радіальну вантажопідйомність при мінімальних радіальних габаритах. Це робить їх незамінними в умовах дефіциту простору навколо валу, де звичайні роликопідшипники просто не помістяться.

Ці компактні, але надзвичайно витривалі вузли масово застосовуються у вузлах трансмісії та складних кінематичних схемах сучасного обладнання: у коробках передач автомобільної та сільськогосподарської техніки, карданних валах, планетарних передачах, гідравлічних насосах, поршневих пальцях двигунів внутрішнього згоряння, гальмівних системах, поліграфічних машинах та маніпуляторах промислових роботів.

Конструктивні варіанти виконання та серії

У каталозі ТОВ "УПК ФАРВАТЕР" голчаста група представлена широким асортиментом модифікацій, що дозволяє підібрати оптимальне інженерне рішення для будь-яких завданків (серії HK, NK, NA49, NKI, HF, AXK тощо):

• Голчасті підшипники зі штампованим зовнішнім кільцем (серії HK, BK): Мають тонку зовнішню сталеву оболонку та відкриті або закриті торці. Вони монтуються в корпус пресовою посадкою і потребують мінімального простору, але вимагають високої точності та твердості поверхні самого валу.

• Голчасті підшипники з масивними кільцями (серії NK, NA, NKI): Класичні міцні підшипники з механічно обробленими кільцями. Можуть випускатися як з внутрішнім кільцем (серія NA, NKI), так і без нього (серія NK, RNA), де ролики котяться безпосередньо по загартованій шийці валу, що додатково економить радіальний простір.

• Голчасті сепаратори без кілець (серії K, KB): Складаються виключно з комплекту голок та поліамідного або сталевого сепаратора. Найбільш компактний варіант, який інтегрується безпосередньо між валом та корпусом механізму.

• Упорні голчасті підшипники (серія AXK): Плоскі дискові сепаратори з голками, які сприймають високі осьові навантаження при критично малій товщині самого вузла.

• Обгонні муфти (голчасті роликові муфти серії HF, HFL): Специфічні блоки, які забезпечують передачу крутного моменту лише в одному напрямку, а в протилежному — вільно прокручуються.

Промисловий аналіз ТОП-10 світових брендів

1. INA (Німеччина, концерн Schaeffler)
   Абсолютний світовий лідер, розробник та еталон у виробництві голчастих підшипників. Продукція INA має найвищу точність геометрії голок та бездоганну якість сепараторів. Це безальтернативний вибір для автомобільних трансмісій, високошвидкісних вузлів та промислової робототехніки.

2. SKF (Швеція)
   Виробляє преміальну лінійку голчастих підшипників із покращеною геометрією профілю роликів (із плавним закругленням торців). Це знижує концентрацію крайових напруг на доріжках кочення, мінімізує тертя та суттєво подовжує загальний ресурс вузла.

3. NTN (Японія)
   Один із найбільших виробників голчастих підшипників у Азії. Має величезний асортимент комбінованих вузлів (голчастий + кульковий радіально-упорний), які активно використовуються в точних верстатах та металообробних центрах.

4. NSK (Японія)
   Пропонує голчасті роликові серії підвищеної жорсткості. Завдяки використанню фірмових мастиловідштовхувальних та зносостійких сепараторів, підшипники NSK демонструють стабільну роботу на високих обертах.

5. KOYO (Японія, корпорація JTEKT)
   Постачає надійні голчасті підшипники для автомобільної промисловості та рульових механізмів. Продукція KOYO відрізняється високою стійкістю до вібрацій та екстремальних температурних коливань.

6. IKO (Японія, Nippon Thompson)
   Спеціалізований японський бренд, який фокусується виключно на голчастих підшипниках та системах лінійного переміщення. Продукція IKO відома своїми унікальними прецизійними серіями для медичного та надточного обладнання.

7. TORRINGTON / TIMKEN (США)
   Легендарний американський бренд (зараз у складі Timken), який спеціалізується на важких промислових серіях голчастих підшипників. Постачає вузли для авіабудування, нафтогазової галузі та важкої будівельної спецтехніки.

8. SNR (Франція, у складі NTN-SNR)
   Європейська якість для загального машинобудування та сільськогосподарського сектору. Голчасті підшипники SNR заслужили довіру завдяки стабільності розмірів та надійному захисту від корозії.

9. ZKL (Чехія)
   Найбільший чеський виробник. Пропонує базову лінійку голчастих підшипників за стандартами ISO. Оптимальний та раціональний варіант для планового сервісного ремонту конвеєрних ліній та редукторів на підприємствах України.

10. ZVL (Словаччина)
    Популярний європейський бренд середнього сегмента з високим рівнем довіри. Голчасті підшипники ZVL мають доступну ціну і масово застосовуються аграрними підприємствами для обслуговування вузлів сільгосптехніки.

Переваги постачання від ТОВ "УПК ФАРВАТЕР" (elektrodvigateli.in.ua)

• Наявність на складах (Дніпро, Кам'янське): Найбільш популярні серії голчастих підшипників (включаючи штамповані втулки HK та масивні серії NK/NA) постійно підтримуються в наявності на наших складах у містах Дніпро та Кам'янське. Це дозволяє нам забезпечувати блискавичне відвантаження для ремонту обладнання.

• Інженерний підбір та заміна за крос-кодами: Наші фахівці на платформі elektrodvigateli.in.ua виконають професійний технічний підбір голчастих вузлів, зокрема складних комбінованих модифікацій та обгонних муфт, підібравши точний оригінал або офіційний аналог.

• Офіційні B2B-поставки з ПДВ: ТОВ "УПК ФАРВАТЕР" гарантує 100% оригінальність походження брендів INA, SKF, NTN тощо. Ми працюємо виключно офіційно, надаємо повний пакет первинної документації та здійснюємо продаж з ПДВ.
