Підшипники кулькові радіально упорні: конструктивні особливості та сфера застосування

Підшипники кулькові радіально упорні — це високотехнологічний клас підшипників кочення, спеціально розроблений для роботи в умовах комбінованих навантажень, де на вузол одночасно діють як радіальні (перпендикулярні до валу), так і значні осьові (поздовжні) сили. Конструктивна особливість цих підшипників полягає у зміщенні доріжок кочення на внутрішньому та зовнішньому кільцях відносно один одного вздовж осі. Завдяки цьому вони є незамінними для комплектації промислових насосів, компресорів, шпинделів металорізальних верстатів, черв'ячних редукторів та потужних електродвигунів.

Принцип дії та кут контакту

Кінематика радіально упорного кулькового підшипника базується на векторі сили, що передається від однієї доріжки кочення до іншої через кульки під певним кутом контакту ($\alpha$). Кут контакту — це кут між лінією, яка з'єднує точки дотику кульки з доріжками кочення у радіальній площині, та перпендикуляром до осі підшипника.

Технічна особливість: Однорядні радіально упорні підшипники можуть сприймати осьове навантаження тільки в одному напрямку. Через це в реальних механізмах їх майже завжди встановлюють парами (дуплексами) за схемами «О» (Back-to-back), «Х» (Face-to-face) або «Тандем» (Tandem), щоб зафіксувати вал у двох напрямках або подвоїти вантажопідйомність.

Конструктивні варіанти виконання

У нашому каталозі представлені модифікації, диференційовані за кількістю рядів та внутрішньою геометрією:

• Підшипники кулькові радіально упорні однорядні: Базові елементи, що потребують парного монтажу та регулювання осьового зазору (або переднатягу) під час встановлення.

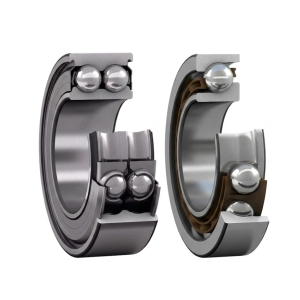

• Підшипники кулькові радіально упорні дворядні (серії 3200, 3300 тощо): Конструктивно об'єднують два однорядні підшипники за схемою «О» в одному суцільному корпусі. Вони здатні сприймати двосторонні осьові сили та моменти перекинути, займаючи значно менше місця на валу. Часто випускаються закритого типу (з ущільненнями 2RS або шайбами ZZ).

• Із чотириточковим контактом (серія QJ): Спеціальні однорядні підшипники з рознімним кільцем, здатні сприймати осьові навантаження в обох напрямках при мінімальних габаритах.

Промисловий аналіз ТОП-10 світових брендів

1. SKF (Швеція)
   Пропонує еталонні радіально упорні підшипники серії SKF Explorer. Особлива геометрія та покращена сталь забезпечують тривалий ресурс навіть в умовах недостатнього змащування. Доступні у виконанні для універсального монтажу (суфікс G).

2. FAG (Німеччина, концерн Schaeffler)
   Лідер у сегменті високоточних та верстатних підшипників. Радіально упорні вузли FAG серій X-life відрізняються підвищеною динамічною вантажопідйомністю, зниженим тепловиділенням та ідеальною геометрією для парного встановлення.

3. SNR (Франція, у складі NTN-SNR)
   Європейський стандарт надійності. Компанія випускає висококласні дворядні радіально упорні підшипники, що активно використовуються в промислових приводах та автомобільних вузлах.

4. KOYO (Японія, корпорація JTEKT)
   Японський преміум-бренд, відомий своїми підшипниками з масивними латунними або поліамідними сепараторами, які демонструють високу стійкість до вібрацій та відцентрових сил на великих швидкостях.

5. NSK (Японія)
   Один із провідних розробників радіально упорних підшипників для важких умов. Спеціальні серії з кутом контакту $40^\circ$ (суфікс BW) та оптимізованими сепараторами є стандартом для промислових насосів.

6. NTN (Японія)
   Бренд славиться прецизійною точністю обробки тіл кочення. Радіально упорні підшипники NTN мають чудову стабільність розмірів і мінімальний розкид параметрів, що критично для збирання дуплексних пар.

7. TIMKEN (США)
   Концерн випускає надпотужні радіально упорні серії для екстремальних навантажень. Відрізняються високою стійкістю до ударних впливів, що актуально для гірничо-збагачувального та металургійного обладнання.

8. NACHI (Японія)
   Японський виробник повного циклу. Радіально упорні підшипники NACHI серії EXSEV та стандартні індустріальні версії відомі своєю невибагливістю до умов експлуатації та тривалим міжсервісним інтервалом.

9. ZKL (Чехія)
   Найбільший виробник Центральної Європи. Забезпечує стабільну європейську якість за стандартами ISO. Радіально упорні підшипники ZKL — раціональний вибір для планової модернізації та ремонту промислових підприємств України.

10. ZVL (Словаччина)
    Перевірений бренд середнього цінового сегмента. Кулькові радіально упорні підшипники ZVL оптимально поєднують доступну вартість та відповідність жорстким індустріальним стандартам, що робить їх популярними в аграрному секторі та загальному машинобудуванні.
