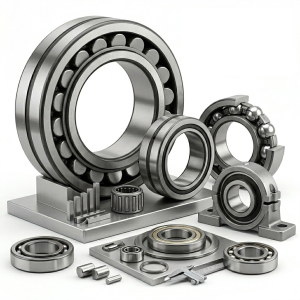

Промислові підшипники та вузли: технічний каталог та класифікація
Підшипники та підшипникові вузли — це стандартизовані опорні елементи кочення та ковзання, призначені для фіксації просторового положення обертових або лінійно рухомих деталей (валів, осей, шпинделів), забезпечення їхньої кінематичної рухомості та сприйняття технологічних навантажень. Вони мінімізують втрати потужності на тертя, рівномірно розподіляють механічні сили та інтегруються в редуктори, конвеєрні лінії, верстатне обладнання, промислові вентилятори й електродвигуни.
Принцип дії
Функціонування підшипників базується на заміні тертя ковзання тертям кочення (у підшипниках кочення) або на використанні змащувального прошарку між рухомими спряженими поверхнями (у підшипниках ковзання та корпусних вузлах).
У підшипниках кочення (кулькових, роликових, голчастих, ступичних та мікропідшипниках) тіла кочення переміщуються по профільованих доріжках внутрішнього та зовнішнього кілець. Сепаратор розділяє та спрямовує тіла кочення, забезпечуючи мінімальну площу точкового або лінійного контакту і стабільно низький коефіцієнт тертя ($f \approx 0,001 \dots 0,005$).
У підшипниках ковзання рух відбувається за рахунок взаємного зміщення поверхні валу та втулки (обойми) через гідродинамічний або граничний шар мастила, що дозволяє гасити вібрації та сприймати екстремальні статичні навантаження на низьких швидкостях.
У підшипникових вузлах (корпусних підшипниках) реалізовано принцип самоустановлюваності: сферична зовнішня поверхня підшипника кочення інтегрується в сумісний за геометрією стаціонарний або фланцевий корпус, що дозволяє вузлу автоматично компенсувати початкові перекоси та деформації валів без ризику заклинювання.
Конструктивні варіанти виконання підшипників у каталозі
Асортимент каталогу чітко диференційовано на самостійні промислові категорії відповідно до векторів сприйняття навантажень, геометрії тіл кочення, типів тертя та специфіки експлуатаційних вузлів обладнання:
1. Кулькові підшипники
Характеризуються точковим контактом, високою точністю та здатністю працювати на граничних частотах обертання.
Кулькові радіальні підшипники: Розраховані на переважно радіальні навантаження; базова та найбільш універсальна група.
Кулькові упорні підшипники: Сприймають виключно осьові сили вздовж осі валу; робота при радіальних навантаженнях заборонена.
Кулькові радіально-упорні підшипники: Конструктивно призначені для одночасного сприйняття комбінованих (радіальних і осьових) навантажень під визначеним кутом контакту.
Кулькові підшипники закритого типу: Оснащені захисними металевими шайбами (ZZ) або каучуковими ущільненнями (2RS) із закладеним заводським мастилом на весь життєвий цикл вузла.
Кулькові самоустановлювальні (сферичні) підшипники: Дворядні конструкції зі сферичною доріжкою на зовнішньому кільці, що компенсують перекоси валу відносно корпусу до $3^\circ$.
Кулькові дворядні підшипники: Мають подвоєну кількість тіл кочення, що суттєво підвищує їхню радіальну вантажопідйомність при збереженні компактних габаритів.
2. Роликові підшипники
Мають лінійний контакт тіл кочення з доріжками, що забезпечує значно вищу жорсткість та вантажопідйомність порівняно з кульковими аналогами.
Роликові циліндричні підшипники: Витримують критичні радіальні навантаження за повної відсутності осьових; ідеальні для важких валів.
Роликові конічні підшипники: Мають конічні ролики та доріжки, адаптовані до сприйняття високих комбінованих динамічних сил.
Роликові сферичні підшипники: Дворядні самоустановлювальні вузли для екстремальних радіальних та осьових навантажень у важкому машинобудуванні.
Голчасті підшипники: Модифікація з тонкими циліндричними роликами (голками) великої довжини відносно діаметра; забезпечують максимальну радіальну вантажопідйомність при мінімальних радіальних габаритах.
Роликові підшипники закритого типу: Герметизовані модифікації для роботи у сильно забруднених промислових середовищах.
Роликові радіальні, радіально-упорні та упорні підшипники: Диференційовані серії роликопідшипників для жорсткої фіксації валів під дією специфічних векторів сил.
Роликові дворядні підшипники: Використовуються у вузлах із підвищеними вимогами до жорсткості та вантажопідйомності (наприклад, шпинделі верстатів).
3. Підшипники ковзання та шарнірні вузли
Підшипники ковзання (радіальні та сферичні): Опорні елементи без тіл кочення; незамінні при знакозмінних, сильних ударних чи вібраційних навантаженнях, а також в умовах дефіциту монтажного простору.
Шарнірні підшипники та шарнірні головки (наконечники валів): Сферичні підшипники ковзання, що забезпечують рухомість деталей у трьох площинах; широко використовуються в механічних тягах, гідроциліндрах та складних просторових механізмах керування.
Підшипники ковзання (радіальні та сферичні): Опорні елементи без тіл кочення; незамінні при знакозмінних, сильних ударних чи вібраційних навантаженнях, а також в умовах дефіциту монтажного простору.
Шарнірні підшипники та шарнірні головки (наконечники валів): Сферичні підшипники ковзання, що забезпечують рухомість деталей у трьох площинах; широко використовуються в механічних тягах, гідроциліндрах та складних просторових механізмах керування.
4. Мікропідшипники та мініатюрні підшипники
Мікропідшипники: Надвисокоточні (прецизійні) вузли з внутрішнім діаметром до 10 мм (метричні та дюймові серії). Призначені для приладобудування, медичної, стоматологічної техніки, сервомоторів та дрібних приводів, де критичними є мінімальний момент тертя та повна безшумність.
Мікропідшипники: Надвисокоточні (прецизійні) вузли з внутрішнім діаметром до 10 мм (метричні та дюймові серії). Призначені для приладобудування, медичної, стоматологічної техніки, сервомоторів та дрібних приводів, де критичними є мінімальний момент тертя та повна безшумність.
5. Ступичні підшипники
Ступичні підшипники: Посилені радіально-упорні деталі (переважно дворядні конструкції), розраховані на утримання високих динамічних сил та кутових навантажень у маточинах транспортних засобів, аграрної та спеціальної техніки.
Ступичні підшипники: Посилені радіально-упорні деталі (переважно дворядні конструкції), розраховані на утримання високих динамічних сил та кутових навантажень у маточинах транспортних засобів, аграрної та спеціальної техніки.
6. Підшипникові вузли та корпуси
Готові до безпосереднього монтажу механічні блоки, розроблені для швидкої фіксації на гладких промислових валах без необхідності високоточної механічної обробки посадочних місць.
Стаціонарні вузли на лапах (тип UCP): Також відомі як «подушкові блоки» (Pillow Blocks). Призначені для встановлення на горизонтальні опорні поверхні паралельно осі обертання валу.
Фланцеві квадратні вузли (тип UCF): Оснащені чотирма монтажними отворами для жорсткого кріплення до вертикальних стінок, рам та бокових панелей обладнання перпендикулярно осі валу.
Фланцеві двоболтові вузли (тип UCFL): Компактні ромбоподібні (овальні) корпуси для експлуатації в умовах обмеженого монтажного простору.
Натяжні вузли (тип UCT): Спеціалізовані блоки повзункового типу («Т»-вузли) для встановлення в напрямні рам конвеєрів з метою регулювання натягу транспортерних стрічок або приводних пасів.
Стаціонарні вузли на лапах (тип UCP): Також відомі як «подушкові блоки» (Pillow Blocks). Призначені для встановлення на горизонтальні опорні поверхні паралельно осі обертання валу.
Фланцеві квадратні вузли (тип UCF): Оснащені чотирма монтажними отворами для жорсткого кріплення до вертикальних стінок, рам та бокових панелей обладнання перпендикулярно осі валу.
Фланцеві двоболтові вузли (тип UCFL): Компактні ромбоподібні (овальні) корпуси для експлуатації в умовах обмеженого монтажного простору.
Натяжні вузли (тип UCT): Спеціалізовані блоки повзункового типу («Т»-вузли) для встановлення в напрямні рам конвеєрів з метою регулювання натягу транспортерних стрічок або приводних пасів.
Промисловий аналіз провідних світових брендів
SKF (Швеція): Технологічний лідер індустрії, який встановлює світові стандарти у сфері трибології, розрахунку ресурсу та надійності за стандартом ISO 281. Підшипники SKF класу Explorer мають підвищену динамічну вантажопідйомність та експлуатуються у найбільш відповідальних промислових вузлах.
FAG (Німеччина, у складі Schaeffler Group): Один із найавторитетніших німецьких виробників, що спеціалізується на pre-ізійних підшипниках для залізничного транспорту, аерокосмічного та автомобільного секторів. Продукція FAG відрізняється винятковою жорсткістю геометричних допусків та стійкістю до високих вібраційних навантажень.
EZO (Японія, Sapporo Precision Inc.): Світовий еталон та вузькоспеціалізований лідер у виробництві мініатюрних, мікропідшипників та тонкостінних підшипників преміум-класу. Продукція EZO виготовляється з високоякісної нержавіючої та хромистої сталі, характеризується екстремально високою точністю (класи ABEC 5, ABEC 7) і мінімальним рівнем шуму. Це безальтернавий вибір для медичного обладнання, сервоприводів та високоточних приладів.
FYH (Японія, Nippon Pillow Block): Найстаріший та найбільший у світі виробник, що випускає виключно підшипникові вузли та корпуси підвищеної міцності. Запатентовані системи ущільнень та унікальне загартування металу роблять продукцію FYH лідером для важких умов сільськогосподарської та конвеєрної техніки.
SNR (Франція, у складі концерну NTN-SNR): Європейський бренд, відомий масштабними розробками для автомобільної конвеєрної збірки та авіакосмічної галузі. Продукція SNR забезпечує високу стабільність за умови довготривалої роботи підшипникових вузлів маточин, а також пропонує спеціальні пластикові та нержавіючі корпуси для харчових цехів.
KOYO (Японія, належить JTEKT Corp.): Японський бренд преміум-сегмента, що постачає компоненти для важкого машинобудування, верстатобудування та автомобільної індустрії. Підшипники KOYO виготовляються зі спеціальних типів легованих сталей, що гарантує високу термічну стабільність і тривалий опір втомному викришуванню металу.
NSK (Японія): Глобальний виробник, який фокусується на розробці високошвидкісних серій із мінімальним моментом тертя та низьким рівнем акустичного шуму. Бренд є основним постачальником підшипників для швидкісного промислового обладнання, турбін та систем автоматизації.
NTN (Японія): Концерн із жорсткою системою контролю мікрогеометрії поверхонь кочення, що випускає широкий спектр продукції класу точності P6, P5 і вище. Компоненти NTN демонструють підвищений робочий ресурс в умовах граничних температур та знакозмінних навантажень.
TIMKEN (США): Світовий лідер у сегменті конічних роликопідшипників та великогабаритних вузлів для екстремальних умов експлуатації (металургія, енергетика, гірничодобувна промисловість). Продукція TIMKEN адаптована до надважких радіально-осьових навантажень і має підвищену стійкість до ударних імпульсів.
NACHI (Японія): Промислова корпорація повного технологічного циклу, яка самостійно здійснює виплавку високоякісної інструментальної сталі, термообробку та фінішне суперфінішування деталей. Це дозволяє досягти абсолютної однорідності структури металу та стабільності радіальних зазорів у готових виробах.
ZKL (Чехія) / ZVL (Словаччина): Найбільші виробники інтегрованих підшипникових рішень у Центральній Європі, сертифіковані за стандартами EN ISO. Випускають повний спектр підшипників та корпусів середнього цінового сегмента для OEM-сегменту європейського машинобудування, забезпечуючи оптимальний баланс ціни та технічних характеристик.
SKF (Швеція): Технологічний лідер індустрії, який встановлює світові стандарти у сфері трибології, розрахунку ресурсу та надійності за стандартом ISO 281. Підшипники SKF класу Explorer мають підвищену динамічну вантажопідйомність та експлуатуються у найбільш відповідальних промислових вузлах.
FAG (Німеччина, у складі Schaeffler Group): Один із найавторитетніших німецьких виробників, що спеціалізується на pre-ізійних підшипниках для залізничного транспорту, аерокосмічного та автомобільного секторів. Продукція FAG відрізняється винятковою жорсткістю геометричних допусків та стійкістю до високих вібраційних навантажень.
EZO (Японія, Sapporo Precision Inc.): Світовий еталон та вузькоспеціалізований лідер у виробництві мініатюрних, мікропідшипників та тонкостінних підшипників преміум-класу. Продукція EZO виготовляється з високоякісної нержавіючої та хромистої сталі, характеризується екстремально високою точністю (класи ABEC 5, ABEC 7) і мінімальним рівнем шуму. Це безальтернавий вибір для медичного обладнання, сервоприводів та високоточних приладів.
FYH (Японія, Nippon Pillow Block): Найстаріший та найбільший у світі виробник, що випускає виключно підшипникові вузли та корпуси підвищеної міцності. Запатентовані системи ущільнень та унікальне загартування металу роблять продукцію FYH лідером для важких умов сільськогосподарської та конвеєрної техніки.
SNR (Франція, у складі концерну NTN-SNR): Європейський бренд, відомий масштабними розробками для автомобільної конвеєрної збірки та авіакосмічної галузі. Продукція SNR забезпечує високу стабільність за умови довготривалої роботи підшипникових вузлів маточин, а також пропонує спеціальні пластикові та нержавіючі корпуси для харчових цехів.
KOYO (Японія, належить JTEKT Corp.): Японський бренд преміум-сегмента, що постачає компоненти для важкого машинобудування, верстатобудування та автомобільної індустрії. Підшипники KOYO виготовляються зі спеціальних типів легованих сталей, що гарантує високу термічну стабільність і тривалий опір втомному викришуванню металу.
NSK (Японія): Глобальний виробник, який фокусується на розробці високошвидкісних серій із мінімальним моментом тертя та низьким рівнем акустичного шуму. Бренд є основним постачальником підшипників для швидкісного промислового обладнання, турбін та систем автоматизації.
NTN (Японія): Концерн із жорсткою системою контролю мікрогеометрії поверхонь кочення, що випускає широкий спектр продукції класу точності P6, P5 і вище. Компоненти NTN демонструють підвищений робочий ресурс в умовах граничних температур та знакозмінних навантажень.
TIMKEN (США): Світовий лідер у сегменті конічних роликопідшипників та великогабаритних вузлів для екстремальних умов експлуатації (металургія, енергетика, гірничодобувна промисловість). Продукція TIMKEN адаптована до надважких радіально-осьових навантажень і має підвищену стійкість до ударних імпульсів.
NACHI (Японія): Промислова корпорація повного технологічного циклу, яка самостійно здійснює виплавку високоякісної інструментальної сталі, термообробку та фінішне суперфінішування деталей. Це дозволяє досягти абсолютної однорідності структури металу та стабільності радіальних зазорів у готових виробах.
ZKL (Чехія) / ZVL (Словаччина): Найбільші виробники інтегрованих підшипникових рішень у Центральній Європі, сертифіковані за стандартами EN ISO. Випускають повний спектр підшипників та корпусів середнього цінового сегмента для OEM-сегменту європейського машинобудування, забезпечуючи оптимальний баланс ціни та технічних характеристик.
Інженерно-комерційні переваги співпраці з ТОВ "УПК ФАРВАТЕР"
Постачання деталей та підшипникових вузлів компанією ТОВ "УПК ФАРВАТЕР" на спеціалізованому ресурсі elektrodvigateli.in.ua гарантує замовникам дотримання суворих технічних регламентів:
