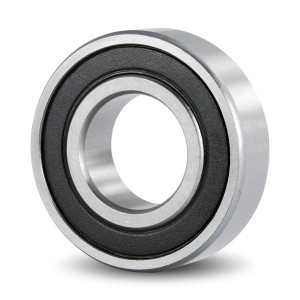

Підшипники кулькові: технічні характеристики та класифікація
Кулькові підшипники — це стандартизовані вузли кочення, призначені для фіксації просторового положення обертових елементів (валів, осей), мінімізації втрат на тертя та сприйняття технологічних навантажень. Даний тип підшипників є найбільш поширеним завдяки низькому моменту тертя, здатності працювати на високих частотах обертання та простоті монтажу.
Принцип дії
Кінематика кулькового підшипника базується на заміні тертя ковзання тертям кочення. При відносному обертанні внутрішнього та зовнішнього кілець тіла кочення (сферичні кульки) котяться по профільованих доріжках (жолобках).
Сепаратор утримує кульки на рівній відстані одна від одної, запобігаючи їхньому взаємному тертю та забезпечуючи рівномірний розподіл навантаження. Завдяки точковій геометрії контакту між тілом кочення та доріжкою, коефіцієнт тертя кочення зводиться до мінімальних значень ($f \approx 0,0015 \dots 0,0025$), що суттєво знижує тепловиділення та енергетичні втрати вузла.
Варіанти конструктивного виконання
Залежно від вектора сприйняття навантаження та геометричної конфігурації, кулькові підшипники класифікуються на такі основні групи:
Радіальні (однорядні та дворядні): Розраховані на сприйняття переважно радіальних навантажень. Здатні фіксувати вал в обох осьових напрямках у межах до 20% від невикористаного допустимого радіального навантаження.
Радіально-упорні: Мають зміщені відносно один одного кути контакту доріжок кочення на внутрішньому та зовнішньому кільцях. Призначені для комбінованих (радіальних та осьових) навантажень. Величина осьової фіксації залежить від кута контакту ($\alpha = 15^\circ, 25^\circ, 40^\circ$).
Упорні: Призначені виключно для сприйняття однобічних або двобічних (у дворядних модифікаціях) осьових навантажень. Експлуатація при радіальних навантаженнях недопустима.
Самоустановні (сферичні): Мають два ряди кульок та спільну сферичну доріжку кочення на зовнішньому кільці. Конструкція допускає кутове відхилення валу відносно корпусу (до $2^\circ \dots 3^\circ$), компенсуючи деформації валу або похибки співвісності при монтажі.
За типом герметизації:
Відкриті (без суфіксів) — потребують зовнішнього підведення мастильного матеріалу.
Із металевими захисними шайбами (ZZ / 2Z) — захист від грубих фракцій пилу, безконтактне ущільнення.
Із контактними гумовими ущільненнями (2RS / 2RSH / DDU) — повна герметичність вузла, захист від пилу та вологи, закладене на заводі мастило розраховане на весь термін служби.
Провідні світові виробники (ТОП-10)
SKF (Швеція)
Світовий лідер у розробці прецизійних підшипників та трибологічних рішень (мастильних систем). Продукція бренду характеризується найвищими показниками динамічної вантажопідйомності та ресурсу за ISO 281.FAG (Німецький концерн Schaeffler)
Один із провідних європейських виробників, інтегрований в аерокосмічну та автомобільну галузі. Спеціалізується на високоточних підшипниках із підвищеною жорсткістю та стійкістю до вібраційних навантажень.SNR (Франція, у складі NTN-SNR)
Європейський розробник, відомий впровадженням інновацій, зокрема технології ASB (активних датчиків швидкості). Постачає компоненти з високим індексом надійності для конвеєрних вузлів машинобудування.KOYO (Японія, корпорація JTEKT)
Виробник преміального сегмента, орієнтований на важке машинобудування та автомобільну промисловість. Продукція вирізняється використанням запатентованих інструментальних сталей із високою термостійкістю.NSK (Японія)
Один із найбільших азійських виробників, який фокусується на мінімізації рівня шуму та моменту тертя. Підшипники NSK є стандартом для високошвидкісного промислового обладнання та електромоторів.NTN (Японія)
Глобальний виробник із жорстким контролем геометричної точності тіл кочення за класами P6 та P5. Забезпечує тривалу стабільність зазорів підшипників за умов знакозмінних термічних навантажень.TIMKEN (США)
Американський розробник підшипникових вузлів для екстремальних експлуатаційних умов (металургія, видобувна промисловість). Кулькові серії бренду адаптовані до роботи в агресивних середовищах із високим моментом сили.NACHI (Японія)
Промисловий концерн повного циклу — від виплавки легованої сталі до фінішної суперфінішної обробки поверхонь. Це забезпечує однорідність структури металу та підвищений опір втомному викришуванню (піттінгу).ZKL (Чехія)
Найбільший виробник інтегрованих підшипникових рішень у Центральній Європі за стандартами EN ISO. Продукція оптимізована для використання в загальнопромисловому обладнанні як пряма заміна дорожчих аналогів.ZVL (Словаччина)
Виробник із сертифікованою базою випробувальних лабораторій, орієнтований на ринки ЄС. Забезпечує повну відповідність геометричних та експлуатаційних параметрів стандартам ISO у середньому ціновому сегменті.
Інженерно-технічні переваги замовлення у ТОВ "УПК ФАРВАТЕР" (elektrodvigateli.in.ua)
Постачання деталей за вузькою технічною спеціалізацією дозволяє забезпечити точність підбору під інженерні вимоги замовника:
Гарантія автентичності та відповідності ISO: Усі підшипники супроводжуються сертифікатами відповідності та заводським маркуванням, що унеможливлює використання контрафактних вузлів.
Спеціалізований підбір для електричних машин: На базі платформи elektrodvigateli.in.ua здійснюється підбір підшипників із регламентованим радіальним зазором (групи C3, C4 для компенсації теплового розширення) та низьким рівнем вібрації (класи CM / Z3 / V3), що є критичним для роторів електродвигунів.
Наявність на складі та логістика: Постійне підтримання складського залишку промислових серій та специфічних модифікацій забезпечує оперативне відвантаження для мінімізації простою обладнання.
Професійний інжиніринг: Кваліфікована технічна підтримка виконує розрахунки еквівалентного навантаження, підбір за крос-кодами (крос-номерами брендів) та оптимізацію вузлів під задані умови експлуатації.
Офіційний документообіг: Прозоре формування вартості, робота з ПДВ, повний пакет бухгалтерської та технічної документації для юридичних осіб.
