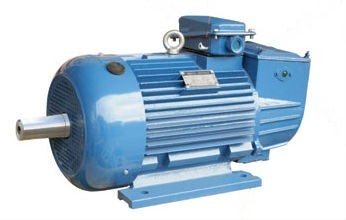

Крановий електродвигун МТН 613-10

Електродвигун крановий, крановий електродвигун для металургії, серія МТН, МТКН, MTF, MTKF. Електродвигун асинхронний крановий із фазним ротором

Потужність, кВт 75
Частота обертання, об/хв 575
Висота осі обертання, мм 315
Маса, кг 975

Призначення кранових електродвигунів МТН 613-10 — для приводу кранових та інших видів механізмів, які працюють у короткочасних і повторно-кратковремних режимах із частими пусками та електричним гальмуванням.
Електродвигун може бути використаний і в механізмах із тривалим режимом роботи.

Працюють крановий електродвигун МТН 613-10 від мережі 380 В, з частотою 50 Гц із трьома виведеними кінцями від обмотування статора. Також крановий електродвигун МТН 613-10 може бути виготовлений на напругу 220/380 і 380/660 В із шістьма виведеними кінцями для з'єднання фаз у зірку або трикутник.
За бажанням замовника можливе виготовлення кранових електродвигунів та на інші напруги та частоти.
Кранові електродвигуни марок MTF, MTH, МТ випускаються з фазним ротором, а двигуни MTKF, MTKH, МТКИ — з короткозамкнутим ротором одно- і двошвидкісні.

Крановий електродвигун МТН 613-10 знайшов застосування практично у всіх галузях промисловості, у житловому, капітальному будівництві, енергетиці, на транспорті, у гірськодобувній та металургічній промисловостях.

Допустима температура повітря від -50 до +40 °C і вологістю до 98% за температури 25 °C, а також за нижчої температури без конденсації вологи.

Електродвигун виготовлений у корпусі з чавуну, що має вертикально-горизонтальне оребрення. Підшипникові щити також виготовлені з чавуну. Коробка виводів розташована зверху та забезпечує підведення живлення з будь-якої з бічних сторін електродвигуна. Підводні кабелі до обмотування фазних роторів вводяться в отвір у підшипниковому щиті з будь-якої з боків електродвигуна. Кожух вентилятора — сталевий. Вентилятор виготовлений з алюмінієвого сплаву. Кранові електродвигуни виготовляються як із короткозамкнутим, так і з фазним ротором. Електродвигун випускаються за ТУ 16-90 ІАФК.526332.007ТУ.

Призначені для роботи від мережі частотою 50 і 60 Гц, напругою 220/380, 230/400, 240/415, 380/660, 380, 415, 500 В;

Охолодження двигунів відбувається завдяки зовнішньому обдуванню (IC 0141).

Ступінь захисту кранових електродвигунів — IP 44, ступінь захисту коробки виводів і люка контактних кілець двигунів — IP 54, вентилятора — IP 10.
Працювати кранові двигуни можуть як у закритих приміщеннях, так і просто неба.

Кранові двигуни використовуються в будівництві, енергетиці, на транспорті, у гірськодобувній та металургійній промисловості, працюють на вежових, портальних, козячих, мостових кранах, приводять у рух ліфти та різні підіймальні механізми.
У номенклатурі продукції представлено 80 типорозмірів кранових електродвигунів 0,1,2,3, 4, 5, 6,6 габаритів із фазним і короткозамкнутим ротором із ВОВ 112 до 280 мм.
