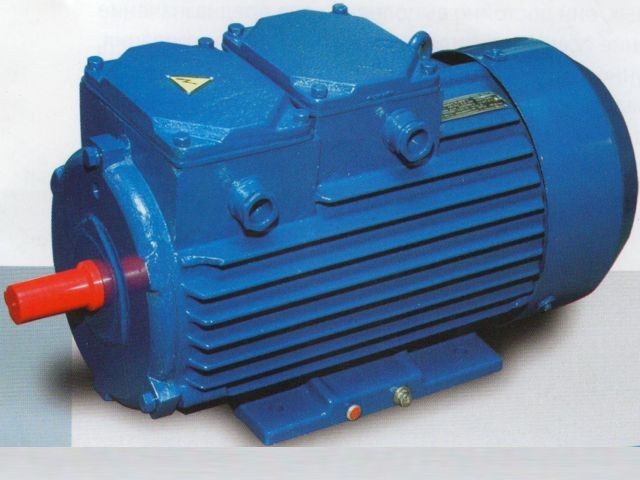

Крановий електродвигун MTF 111 - 6

Крановий електродвигун MTH 111 - 6. Крановий електродвигун MTH 111-6 практично найменший з кранових двигунів, застосовується на невеликих кранах та ін.

Кранові електродвигуни призначені для застосування в житловому та капітальному будівництві, енергетиці, на транспорті, в гірничодобувній і металургійній промисловості. Електродвигуни поставляються: на комплектацію баштових, козлових, портальних, мотовых та інших кранів.

Кранові електродвигуни МТ призначені для приводу кранових та інших механізмів, що працюють в короткочасних і повторно-короткочасних режимах, у тому числі з частими пусками і електричним гальмуванням. Двигуни можуть бути використані також для механізмів тривалого режиму роботи. Кранові електродвигуни мають ряд конструктивних модифікацій, тим самим годяться для застосування практично в будь-яких умовах.

Кранові двигуни призначені для живлення від мережі 380 В, 50 Гц з трьома виведеними кінцями від обмотки статора, а також можуть бути виготовлені на напругу 220/380 і 380/660 В з шістьма виведеними кінцями для з'єднання фаз в зірку або трикутник.

Технічні характеристики кранового електродвигуна MTF 111-6

Потужність електродвигуна MTF 111-6, при ПВ 40%– 3,5 до Вт.

Обертів електродвигуна MTF 111-6 — 905 оборотів в хвилину.

Електродвигун MTF 111-6 випускається в наступних конструктивних виконаннях за гостом 2479-79:

IM1001 - виконання електродвигуна на лапах, один кінець вала;
IM1002 - виконання електродвигуна на лапах, два кінця вала;
IM2001 — виконання електродвигуна фланець-лапа, один кінець вала,
IM2002 — виконання електродвигуна фланець-лапа, два кінця вала

Ступінь захисту кранового електродвигуна MTH 111-6 — ІР54, клас ізоляції «Н», це краще, ніж електродвигуни MTF 111-6, де клас ізоляції «F».

Режим роботи електродвигуна MTF 111-6: повторно-короткочасний з S3 ПВ одно 40. Даний двигуни може працювати в інших режимах: S3, де рівень ПВ відповідає 15, 25, 60, 100%

Також можлива експлуатація в короткочасному режимі S2 — 30 і 60 хвилин.

Рівень вібрації електродвигуна MTF 111-6, мм/секунду дорівнює 1,8

Робоча напруга 220, 380, 660 Вольт, стандартна частота мережі 50Гц

Опис конструкції електродвигуна MTF 111-6:

Основні несучі елементи мотора — це корпус з ребрами. Корпус і підшипникові щити виготовлені з чавуну.
Фланцевий щит електродвигун MTF 111-6 з фазним ротором виконуються сталі. Кабель з'єднується з обмоткою фазного ротора через технічний отвір у підшипниковому щиті мотора.
Коробка висновків розташована вгорі, для забезпечення підведення електроживлення з будь-якого боку електродвигуна.
Вентилятор охолодження виготовлений з алюмінієвого сплаву, кожух вентилятора виготовлений із сталі.
